风淋室 货淋室

本说明书仅供使用者安装和操作；在安装和使用前请务必仔细阅读本说明书，并妥善保存。
一、概述

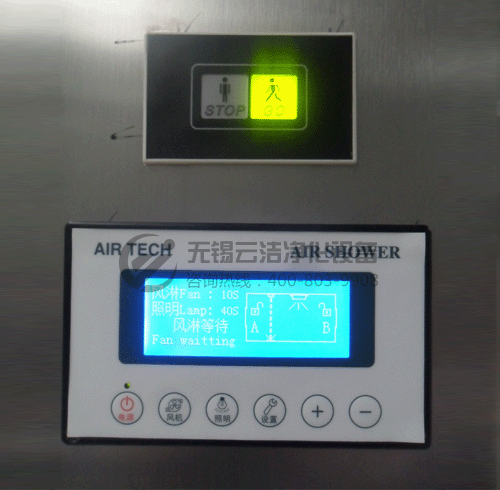

风淋室控制器具有：自动门感应，门磁监测，自动门开门信号、照明灯、送风机自动控制以及中文语音提示功能，面板上有指示灯和数码管标示风淋室的各个状态以及时间，可以设定风淋吹淋时间长短，以及吹淋后暂停时间长短，等等。

１． 输入接点
ａ．供电电源：AC220V
ｂ．进出门开关：门磁开关（关门：闭合，开门：断开）
ｃ．红外线感应开关：无源接点（无人：断开，有人：闭合）
d．自动门感应开关：无源接点（关门：闭合，开门：断开）

２． 输出接点
ａ．外门开门输出：DC12V ≤300mA
ｂ．内门开门输出：DC12V ≤300mA
ｃ．风机：220VAC（交流接触器线圈）
ｄ．红外感应器电源：12VDC
e．照明：220VAC, <=100W
f．电源工作指示灯:220VAC
h. 工作指示灯：220VAC
